Conheça o kit de ar e carga Fieldpiece JL3KH6INT
Kit de Ar e Carga Fieldpiece JL3KH6INT Job Link®
O Fieldpiece JL3KH6INT é um kit profissional de sondas sem fios desenvolvido para técnicos de climatização, refrigeração e AVACR que precisam de analisar rapidamente o desempenho completo de um sistema.

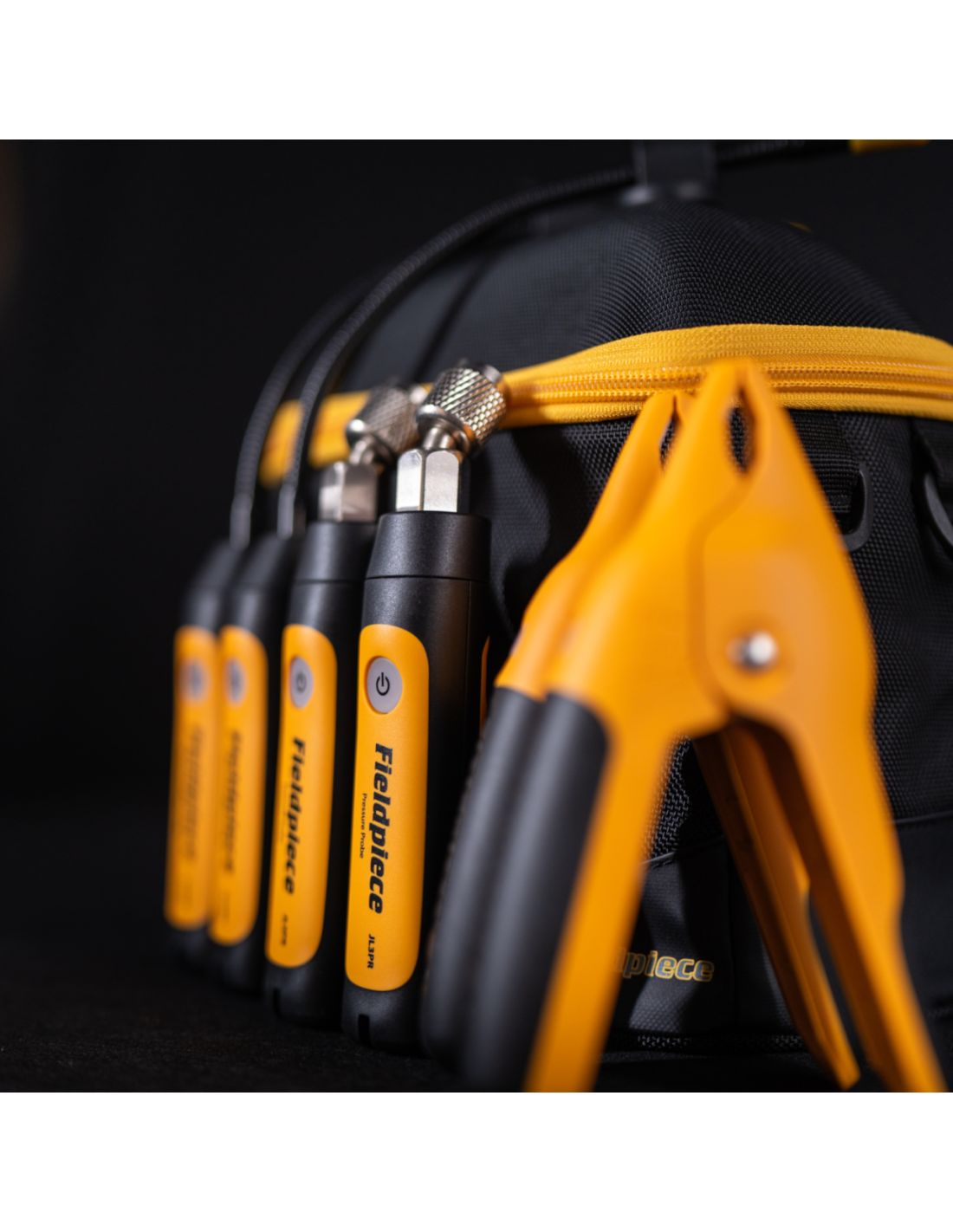

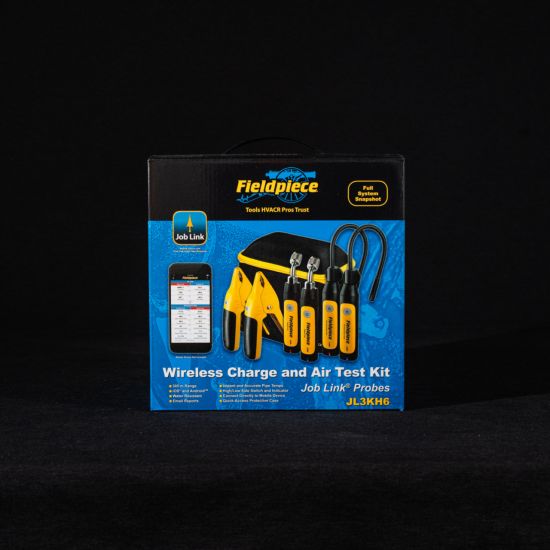

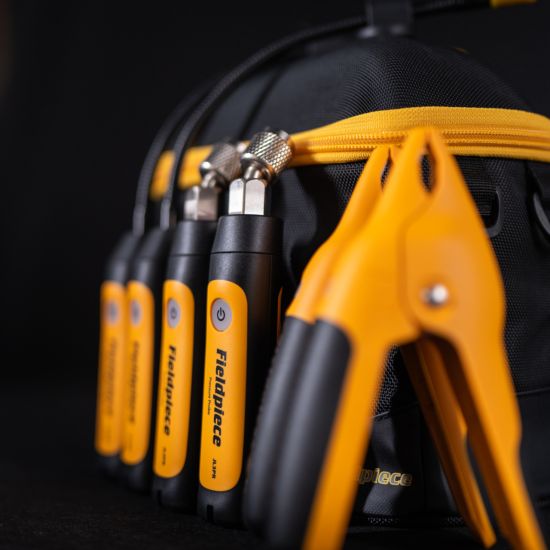

Este kit combina 2 sondas de pressão JL3PRINT, 2 pinças de temperatura premium JL3PCINT e 2 sondas psicrométricas flexíveis JL3RHINT. Em conjunto com a aplicação Fieldpiece Job Link®, permite visualizar pressões, temperaturas, humidade relativa, ponto de orvalho, entalpia, sobreaquecimento e sub-arrefecimento diretamente no smartphone ou tablet.
Com um alcance sem fios até 300 metros em linha de visão, o JL3KH6INT permite recolher medições em vários pontos do sistema sem as limitações de mangueiras longas ou cabos. É uma solução especialmente útil para diagnósticos completos, carga de refrigerante, verificação de ar de insuflação e retorno, manutenção preventiva e documentação técnica.
Principais vantagens do Fieldpiece JL3KH6INT
- Kit completo com 6 ferramentas: inclui duas sondas de pressão, duas pinças de temperatura e duas sondas psicrométricas.
- Diagnóstico completo do sistema: permite analisar o circuito frigorífico e o lado do ar em simultâneo.
- Ligação Job Link®: envia as medições diretamente para a aplicação Fieldpiece Job Link®.
- Alcance sem fios até 300 metros: permite trabalhar com maior liberdade no local de intervenção.
- Sobreaquecimento e sub-arrefecimento: a aplicação calcula automaticamente valores essenciais para carga e diagnóstico.
- Medições psicrométricas: permite analisar temperatura, humidade relativa, ponto de orvalho e entalpia.
- Pinças Rapid Rail™: proporcionam leituras rápidas e estáveis em tubos condutores.
- Sondas compactas: facilitam o acesso a válvulas, condutas, grelhas e zonas apertadas.
- Registo de dados: as ferramentas permitem recolha e armazenamento de medições para análise posterior.
- Menos mangueiras e cabos: reduz perdas de refrigerante e simplifica o trabalho no terreno.
O que permite medir?
- Pressão do lado de baixa;
- Pressão do lado de alta;
- Temperatura da linha de aspiração;
- Temperatura da linha de líquido;
- Sobreaquecimento;
- Sub-arrefecimento;
- Temperatura de bolbo seco;
- Temperatura de bolbo húmido;
- Humidade relativa;
- Ponto de orvalho;
- Entalpia;
- Diferença entre ar de retorno e ar de insuflação.
Integração com a aplicação Job Link®
A aplicação Fieldpiece Job Link® permite visualizar as medições das seis ferramentas em simultâneo, acompanhar o comportamento do sistema em tempo real e organizar os dados do serviço. Esta integração ajuda o técnico a confirmar a carga, analisar o fluxo de ar, avaliar o desempenho e documentar a intervenção.
O kit JL3KH6INT é indicado para técnicos que pretendem uma alternativa moderna aos analisadores tradicionais, com maior mobilidade e recolha de dados em vários pontos do sistema.

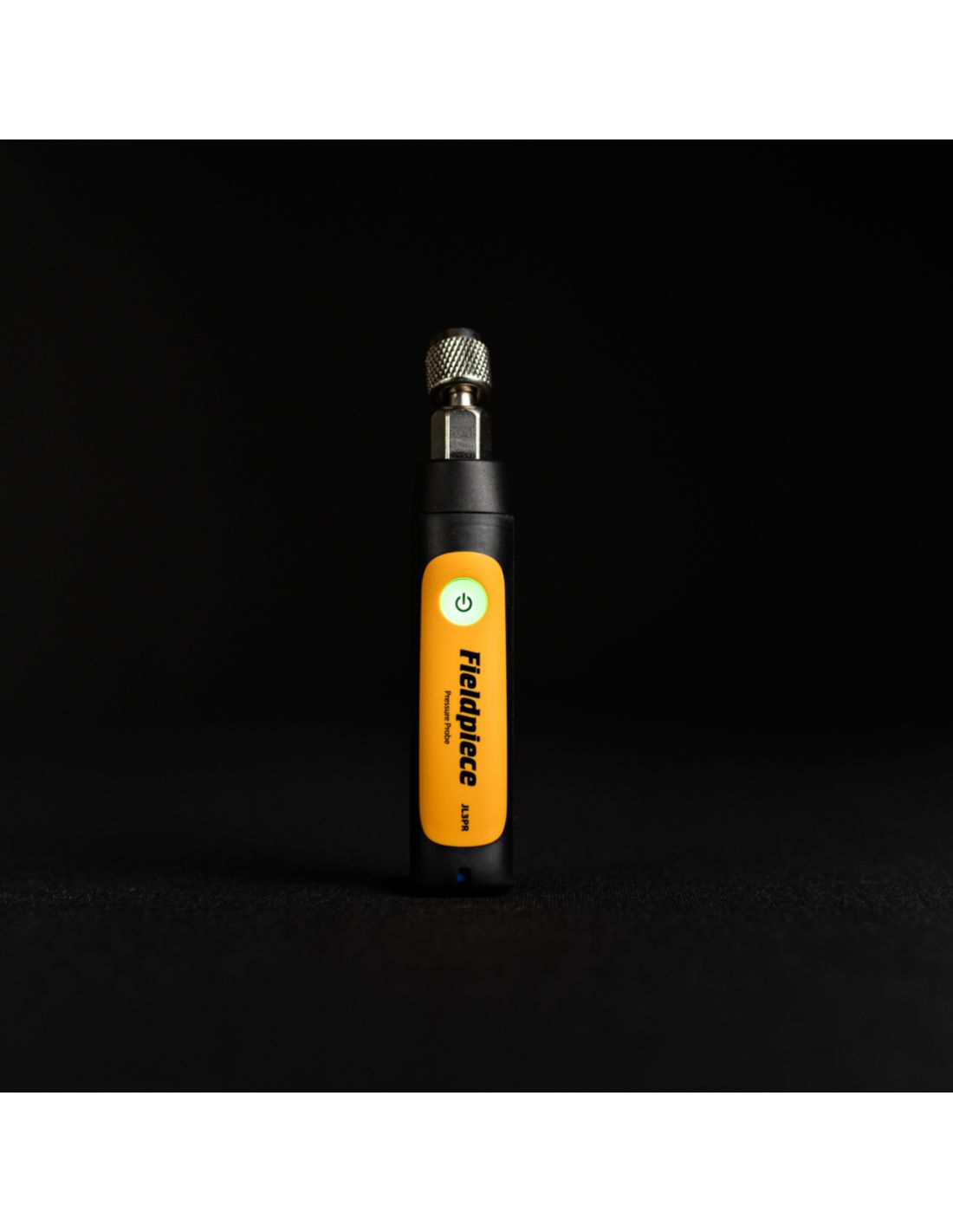

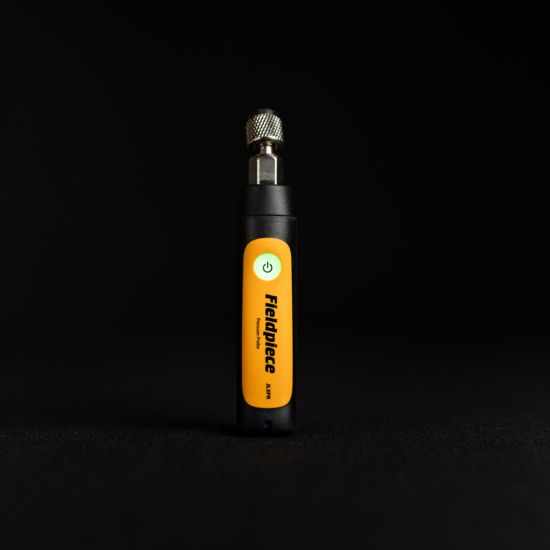

Características técnicas das sondas de pressão JL3PRINT
| Quantidade incluída | 2 unidades |
| Tipo de ligação | Flare fêmea padrão de 1/4" em ângulo de 45° |
| Precisão | ±1 psig / ±7 kPa |
| Gama de medição | 0 a 580 psig / 0 a 4000 kPa |
| Sobrecarga máxima | 800 psig / 5500 kPa |
| Resistência à água | Concebida para IP54 |

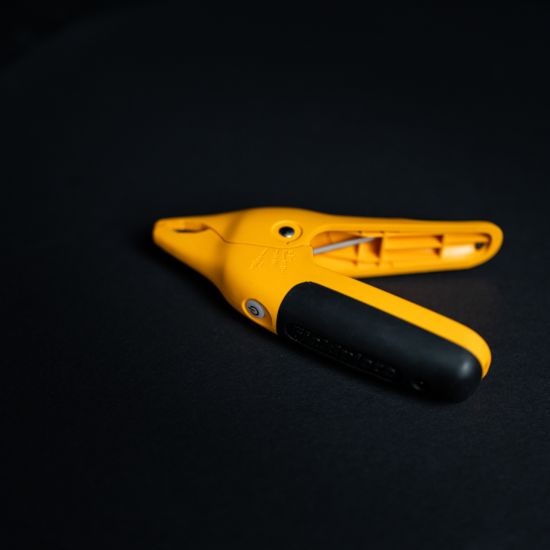

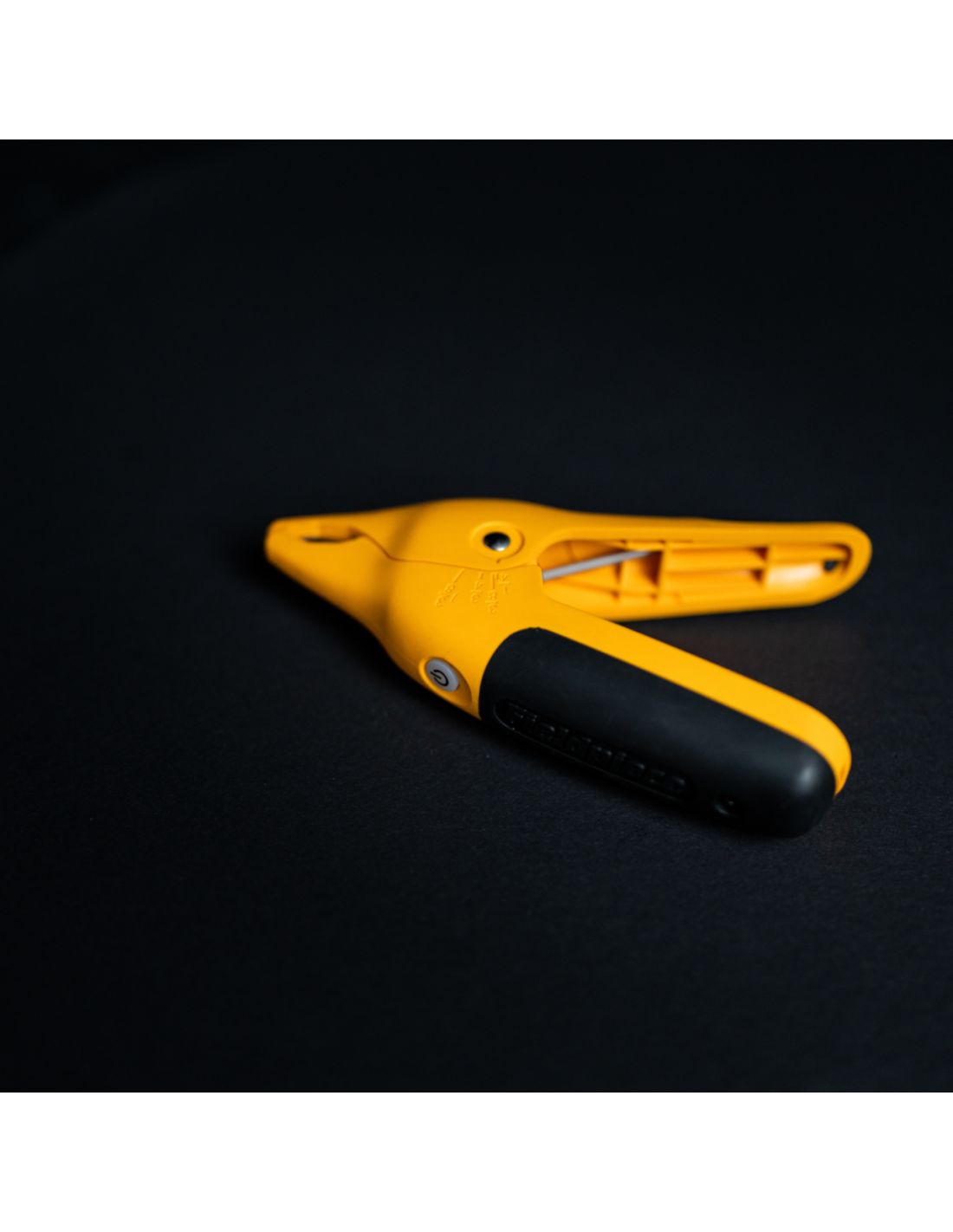

Características técnicas das pinças de temperatura JL3PCINT
| Quantidade incluída | 2 unidades |
| Compatibilidade com tubos | 6,4 mm a 34,9 mm de diâmetro exterior |
| Tipo de sensor | Rapid Rail™ |
| Gama de medição | -46 °C a 125 °C |
| Precisão | ±0,6 °C |
| Tempo de estabilização | 3 segundos, típico |
| Indicação de contacto | LED e sinal sonoro |
| Resistência à água | Concebida para IP54 |
Características técnicas das sondas psicrométricas JL3RHINT
| Quantidade incluída | 2 unidades |
| Medições | Temperatura, humidade relativa, bolbo húmido, ponto de orvalho e entalpia |
| Gama de temperatura | -40 °C a 121 °C |
| Gama de humidade relativa | 0% a 100% HR |
| Precisão | ±0,6 °C e ±2,5% HR, conforme condições de utilização |
| Sonda flexível | 9 mm de diâmetro e 235 mm de comprimento |
| Peso | 150 g por sonda |
Características gerais do sistema
| Marca | Fieldpiece |
| Modelo | JL3KH6INT |
| Tipo de produto | Kit de ar e carga sem fios |
| Sistema | Job Link® |
| Ferramentas incluídas | 2 sondas de pressão, 2 pinças de temperatura e 2 sondas psicrométricas |
| Alcance sem fios | Até 300 metros em linha de visão |
| Frequência sem fios | 2,4 GHz |
| Alimentação | 2 pilhas AAA por ferramenta |
| Autonomia típica | Aproximadamente 150 horas com pilhas alcalinas |
| Desligamento automático | Após 2 horas, com possibilidade de desativação |
| Requisitos mínimos | Dispositivos BLE 4.0 com iOS® 7.0 ou Android™ 5.0 |
| Aplicação | AVAC, refrigeração e bombas de calor |
Aplicações recomendadas
- Carga de refrigerante em sistemas de ar condicionado;
- Diagnóstico completo de sistemas AVACR;
- Medição de sobreaquecimento e sub-arrefecimento;
- Verificação do ar de retorno e ar de insuflação;
- Análise de humidade relativa, ponto de orvalho e entalpia;
- Manutenção de bombas de calor;
- Assistência técnica em refrigeração;
- Testes de desempenho e documentação de serviço;
- Intervenções em rooftops, unidades exteriores e câmaras técnicas.

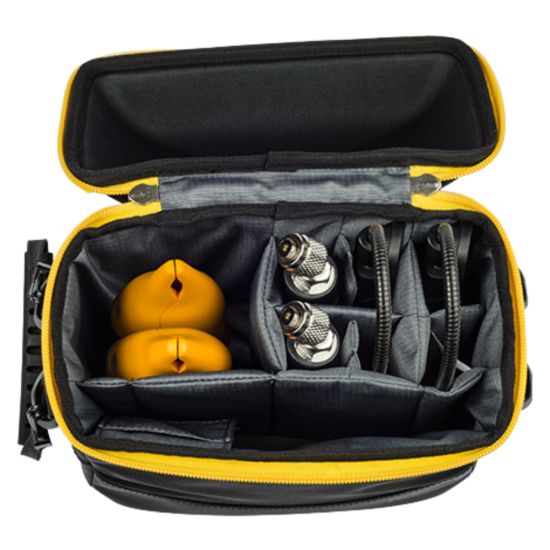

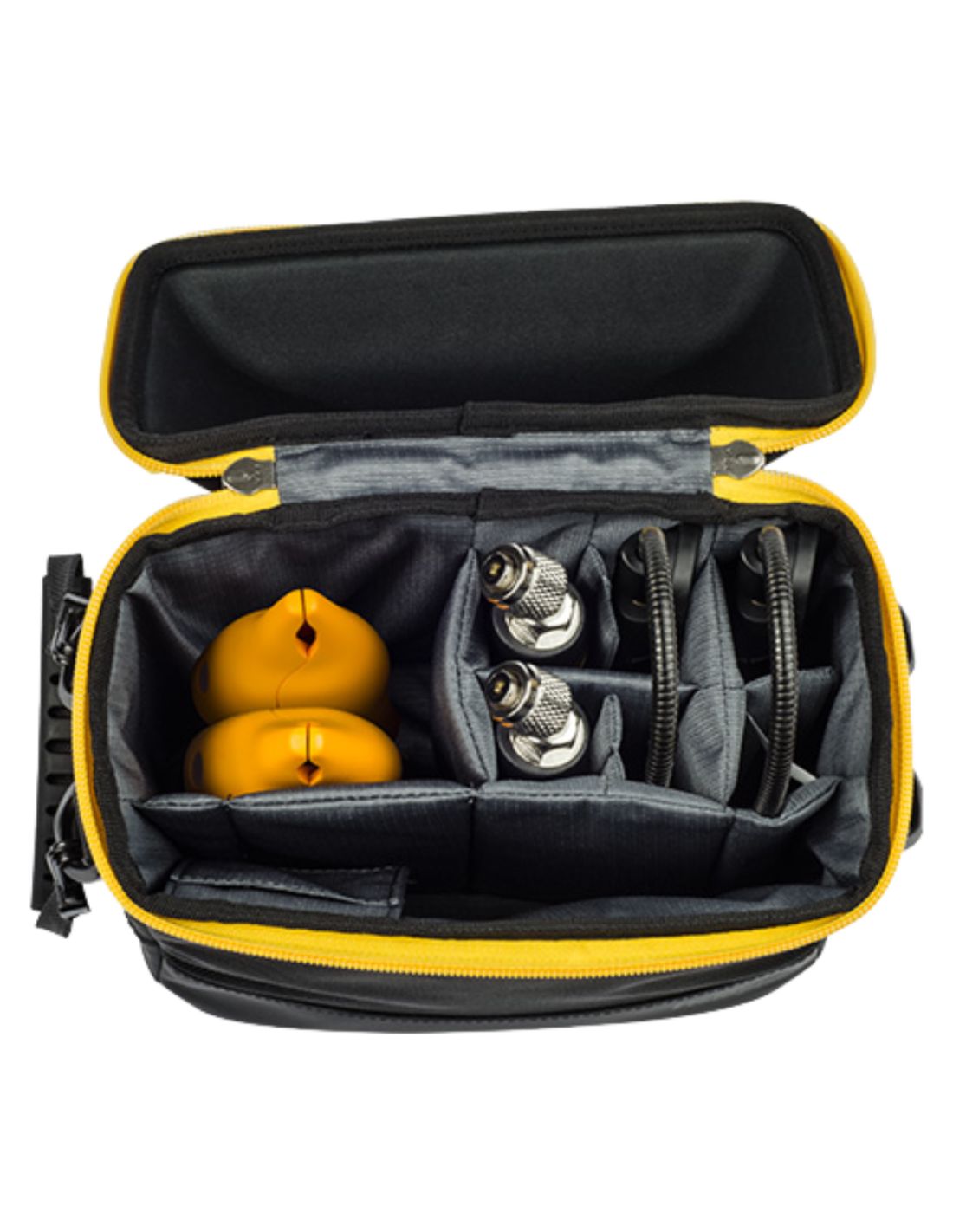

Incluído na embalagem
- 2 sondas de pressão Fieldpiece JL3PRINT;
- 2 pinças de temperatura premium Fieldpiece JL3PCINT;
- 2 sondas psicrométricas flexíveis Fieldpiece JL3RHINT;
- 12 pilhas AAA, 2 por ferramenta;
- Mala acolchoada de transporte;
- Manual de utilização.
Nota importante
O Fieldpiece JL3KH6INT não possui ecrã próprio. Para visualizar as medições, é necessário utilizar a aplicação Fieldpiece Job Link® num dispositivo móvel compatível ou outro equipamento Fieldpiece compatível com o sistema Job Link®.
